為保證砌筑后砌體斷面尺寸誤差在許可范圍內，有效地消除殼體的變形，應先砌筑耐火磚，然后再砌筑IFB保溫磚。保溫磚與硅鈣板間的間隙用13號保溫料填充嚴實。       耐火磚的砌筑主要設計在CFB鍋爐旋風分離器、爐膛到旋風分離器人口煙道、旋風分離器到后豎井出口煙道及部分灰道。

       對圓形結構，須使用鎖磚，以保證砌體的穩固。鎖磚為楔形結構，大頭朝里，小頭為工作面。嚴禁出現方形或里小外大的楔形鎖磚。磚切割時，只能從一個方向進行切割，不能從兩個方向進行。

       1、旋風分離器砌筑

       旋風分離器從下至上分為：錐段、直段、頂部、直管四部分。錐段與回料器相連，直段經旋風分離器入口煙道與爐膛連接，直管經出口煙道與后豎井相連。耐火耐磨襯里結構從外至里為硅鈣板、保溫磚、重質耐火磚。在錐段共有三個水平支撐環，支撐環上面支撐耐火磚，下面為膨脹縫。

       錐段砌筑主要控制直徑的偏差，由于其直徑隨高度不斷變化，錐段的直徑控制比較困難。采用“環形繩測量法”是一個非常有效的控制方法。在錐段的上、下通過8～10根繩對錐段的直徑進行控制。砌筑完一環后應及時測量直徑，對直徑偏差較大的地方應該用木榔頭輕輕地敲打耐火磚，校正直徑，不要讓這一環的直徑誤差累計到下一環。

       直段的耐火磚首先砌筑沖擊區的TZB耐火磚，待沖擊區的耐火磚砌筑完后，再砌筑非沖擊區的耐火磚，通過切割沖擊區的耐火磚，在沖擊區耐火磚與非沖擊區耐火磚間形成筆直狹窄的膨脹縫，除此之外，所有的磚縫都要求錯開。

       旋風分離器在運行過程中磨損非常嚴重，對施工質量要求也非常嚴格。要求耐火磚的灰縫飽滿度須大于90％，灰縫誤差為1～2mm，膨脹縫要求均勻，誤差為±1mm。

       2、直墻砌筑

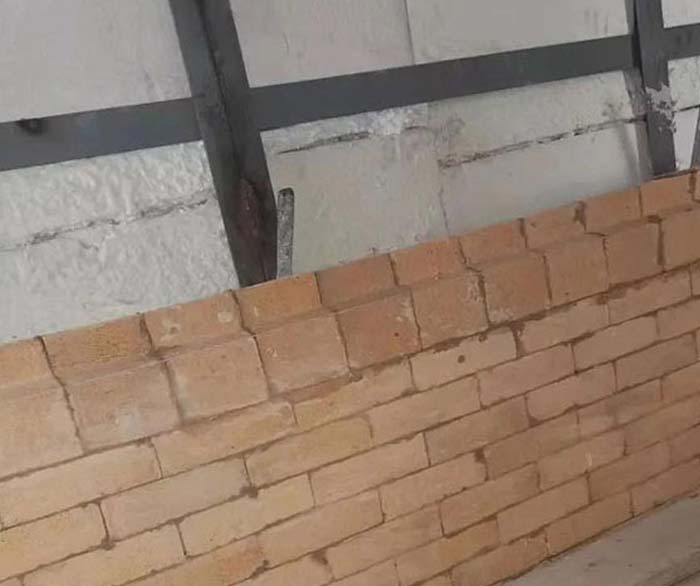

       在入口煙道和出口方形煙道的側墻砌筑都屬直墻砌筑。砌筑前檢查爐殼尺寸偏差，在垂直方向上拉線，以保證墻體的垂直度。將水平線畫在金屬殼上，保證砌體的平整。砌筑方式與旋風分離器相似。由于入口煙道底部爐殼有坡度，所以砌筑時砌體的平整度應該特別重視。掛鉤磚應砌筑在設計位置，并放線保證每層掛鉤在一垂線上。掛鉤磚不能有松動現象，掛鉤不能過長或過短。

       3、圓形及異型件砌筑

       出口煙道有三通、彎頭、方圓節等，是砌筑的重點和難點。彎頭處的幾圈對嘴磚成弧狀，加工磚時應以金屬殼體的弧度為標準進行，加工磚尺寸務求準確。砌筑前檢查金屬殼體的偏差。如爐殼偏差很小則以爐殼為導面，耐火材料緊貼著爐殼砌筑。如爐殼偏差較大，則需要制作弧度板(弧度板的直徑為保溫磚的直徑)，在砌筑保溫磚時打弧度板，拉小線砌筑。保溫磚的直徑尺寸控制準確。重質耐火磚緊貼著保溫磚砌筑。

       對圓形砌筑容易出現砌筑不圓，相鄰砌體的圓弧砌偏的現象。須采用“樣板砌筑法”，制作圓弧樣板進行砌筑。圓弧拱頂是砌體中難的部位，它是不穩定的薄弱環節。本臺鍋爐拱頂采用“環砌工藝”，從兩邊拱腳開始，向上逐步砌筑，環向砌體徑向縫互不交錯。砌筑拱頂時須安裝拱胎進行砌筑。

       拱頂?shù)逆i磚是關鍵部位，特別是當拱頂?shù)目缍却笥?m時，每環須設置3塊鎖磚，以保證一個圓環砌體的穩定。
