耐磨磷酸鹽磚（Phosphate-bonded refractory brick）是一種以磷酸鹽作為結(jié)合劑的耐火磚，廣泛應(yīng)用于冶金、化工、陶瓷等高溫領(lǐng)域，尤其適合用于處理高溫、高磨損、腐蝕性強(qiáng)的環(huán)境，如鋼鐵冶煉爐、加熱爐、煤氣發(fā)生爐等。這類耐火磚具有較好的耐磨性、耐腐蝕性和耐高溫性能，尤其在熱處理、金屬熔煉過(guò)程中具有顯著優(yōu)勢(shì)。

耐磨磷酸鹽磚的生產(chǎn)工藝

耐磨磷酸鹽磚的生產(chǎn)工藝主要包括原料的準(zhǔn)備、磷酸鹽結(jié)合劑的配制、磚坯的成型、干燥與燒成等過(guò)程。具體工藝流程如下：

1. 原料準(zhǔn)備

骨料：耐磨磷酸鹽磚的骨料一般選擇具有較高熔點(diǎn)和強(qiáng)度的材料，如鋁土礦、剛玉、莫來(lái)石、鉻礦等。這些骨料決定了磚的耐火性、抗壓強(qiáng)度和耐磨性。

細(xì)粉：用于增加磚的致密性，通常選擇較細(xì)的鋁土礦粉、高鋁粉、剛玉粉等。

磷酸鹽：常使用的磷酸鹽包括正磷酸（H₃PO₄）或其水合物。磷酸鹽與耐火骨料反應(yīng)形成牢固的結(jié)合相，增強(qiáng)磚的強(qiáng)度和抗腐蝕性。

2. 配料

根據(jù)設(shè)計(jì)要求，將選定的骨料、細(xì)粉和磷酸鹽按照一定比例混合。配料的比例和混合方式直接影響到耐火磚的性能。

配料要點(diǎn)：

  磷酸鹽的含量較高時(shí)，會(huì)影響磚的強(qiáng)度和耐磨性。

  細(xì)粉的含量需要控制，以保證磚的致密性和均勻性。

  骨料的粒度和成分決定了磚的耐火度、抗熱震性和抗沖擊性。

3. 混合

在這個(gè)環(huán)節(jié)，所有的配料需要均勻混合�；旌线^(guò)程通常采用機(jī)械攪拌，以確保各組分充分融合并且均勻分布。混合均勻后，磷酸鹽結(jié)合劑與骨料發(fā)生化學(xué)反應(yīng)，生成磷酸鹽結(jié)合相，這一過(guò)程會(huì)使物料具有粘結(jié)性，為后續(xù)成型提供良好的基礎(chǔ)。

4. 成型

混合后的物料通過(guò)壓制或模壓等方式進(jìn)行成型。常見(jiàn)的成型方法有：

壓制成型：采用液壓或機(jī)械壓力將物料壓制成型，適用于大批量生產(chǎn)。

注漿成型：對(duì)于形狀復(fù)雜或大尺寸的耐火磚，使用注漿法將混合料注入模具中，適合生產(chǎn)復(fù)雜的耐火磚。

成型后的磚坯在強(qiáng)度上已經(jīng)具有一定的支持能力，但仍需要進(jìn)行進(jìn)一步的干燥和燒成。

5. 干燥

成型后的磷酸鹽磚需要進(jìn)行干燥，以去除多余的水分，防止在燒成過(guò)程中產(chǎn)生裂紋。干燥的溫度和時(shí)間要控制好，過(guò)快的干燥可能導(dǎo)致磚坯開(kāi)裂或變形。

干燥溫度：通常在100°C到200°C之間。

干燥時(shí)間：視磚坯的尺寸和含水量而定，通常需要數(shù)小時(shí)到十幾小時(shí)。

6. 燒成

燒成是耐磨磷酸鹽磚生產(chǎn)中的關(guān)鍵步驟。此過(guò)程不僅可以提高磚的強(qiáng)度，還能增強(qiáng)磚的耐火性能和抗腐蝕性。

熱處理溫度：磷酸鹽磚通常在400°C至500°C的高溫下進(jìn)行熱處理。磷酸鹽結(jié)合劑與骨料在此溫度下發(fā)生反應(yīng)，形成強(qiáng)度較高的結(jié)合相，增強(qiáng)磚的耐磨性和耐腐蝕性。

燒成過(guò)程：通常采用窯爐進(jìn)行燒成，燒成時(shí)間根據(jù)磚坯的尺寸和厚度有所不同，一般在12小時(shí)至48小時(shí)之間。

在燒成過(guò)程中，磚坯的尺寸會(huì)發(fā)生一定的變化，因此需要控制好燒成溫度和時(shí)間，以保證成品的尺寸精度。

7. 冷卻與檢驗(yàn)

燒成后的耐磨磷酸鹽磚需要緩慢冷卻，以防因溫差過(guò)大導(dǎo)致裂紋的產(chǎn)生。冷卻后，進(jìn)行尺寸、外觀、強(qiáng)度和耐火度等方面的質(zhì)量檢測(cè)。

冷卻方式：通常采用自然冷卻，或在特殊情況下，使用強(qiáng)制冷卻。

質(zhì)量檢測(cè)：檢測(cè)內(nèi)容包括磚的抗壓強(qiáng)度、耐磨性、耐腐蝕性、耐火度、抗熱震性等，確保其符合設(shè)計(jì)要求。

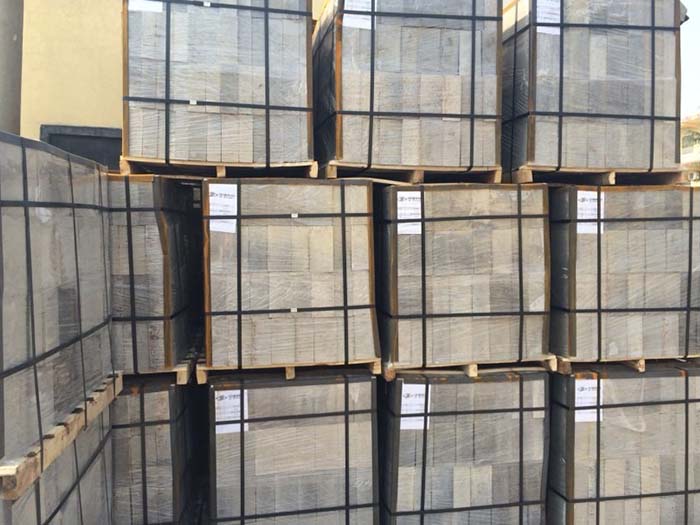

8. 包裝與儲(chǔ)存

合格的耐磨磷酸鹽磚經(jīng)過(guò)檢驗(yàn)后，進(jìn)行包裝并儲(chǔ)存。包裝時(shí)需要注意避免物品損壞，并保持磚的干燥，防止水分影響磷酸鹽結(jié)合劑的性能。

耐磨磷酸鹽磚的主要特點(diǎn)

1. 耐高溫性：耐磨磷酸鹽磚的耐火度較高，一般能夠承受1400°C至1700°C的高溫，適用于高溫窯爐和冶煉設(shè)備。



2. 耐磨損性：由于磷酸鹽結(jié)合劑的特殊性質(zhì)，磷酸鹽磚在高溫下具有較好的耐磨損性能，能夠有效承受高溫金屬、熔渣和氣體的沖刷。

3. 抗化學(xué)腐蝕性：磷酸鹽結(jié)合劑具有較強(qiáng)的抗酸、堿和熔渣腐蝕的能力，適用于鋼鐵冶煉、鋁冶煉等高腐蝕性環(huán)境。

4. 熱震穩(wěn)定性：磷酸鹽磚的熱震穩(wěn)定性較好，能夠承受一定程度的溫度波動(dòng)，避免因急劇升溫或降溫而產(chǎn)生裂紋。

5. 抗熱膨脹性：其較低的熱膨脹系數(shù)使得其在高溫變化過(guò)程中不容易發(fā)生開(kāi)裂或變形。

6. 良好的機(jī)械強(qiáng)度：燒成后的磷酸鹽磚具有較高的抗壓強(qiáng)度，可以適應(yīng)高溫下的機(jī)械壓力。

耐磨磷酸鹽磚是一種具有高耐火性、耐磨損性和抗腐蝕性的耐火材料，廣泛應(yīng)用于鋼鐵冶煉、鋁冶煉、水泥生產(chǎn)等領(lǐng)域。其生產(chǎn)工藝包括原料準(zhǔn)備、配料、混合、成型、干燥、燒成等步驟，每個(gè)環(huán)節(jié)的控制都直接影響到產(chǎn)品的性能。通過(guò)合理的生產(chǎn)工藝和技術(shù)控制，可以生產(chǎn)出具有優(yōu)異性能的耐磨磷酸鹽磚，確保窯爐設(shè)備在高溫、高腐蝕的工作環(huán)境中長(zhǎng)時(shí)間穩(wěn)定運(yùn)行。
