查看耐火磚的質(zhì)量，除了對(duì)耐火磚的規(guī)范及尺度、耐火磚的密度、外觀進(jìn)行查看外，耐火磚的內(nèi)部也是一項(xiàng)主要檢查辦法。

下面介紹一種耐火磚內(nèi)部缺點(diǎn)無損量化檢查辦法及設(shè)備，該辦法是以擊打方法對(duì)耐火磚進(jìn)行鼓勵(lì)，以其聲學(xué)和振蕩特性作為內(nèi)部質(zhì)量狀況量化參數(shù)，經(jīng)過記載丈量在擊打下的聲學(xué)特性和振蕩特性，并轉(zhuǎn)化為電信號(hào)，基于波譜技術(shù)剖析相應(yīng)的電信號(hào)和耐火磚的規(guī)范頻譜圖進(jìn)行對(duì)比，完成內(nèi)部缺點(diǎn)無損量化檢查；其設(shè)備包括擊打東西、檢查體系、顯存體系，檢查體系包括傳感器、變換設(shè)備和頻譜剖析塊，顯存體系包括波譜顯示器、存儲(chǔ)和輸出接口。

本方法可以代替X射線法，降低檢查本錢并可完成在線監(jiān)測(cè)，對(duì)耐火磚質(zhì)量是否合格可以進(jìn)行量化表明，構(gòu)造簡(jiǎn)略、功能牢靠、高效和易操作，可以完成耐火磚、陶瓷等的無損量化檢查。

耐火磚內(nèi)部質(zhì)量檢測(cè)需綜合應(yīng)用無損與破壞性技術(shù)，確保材料在高溫環(huán)境下的結(jié)構(gòu)完整性。以下是關(guān)鍵檢測(cè)方法及實(shí)施要點(diǎn)：

一、表面與近表面缺陷檢測(cè)‌

人工目視與敲擊法‌

檢查裂紋、缺角等外觀缺陷（裂紋深度≤0.5mm為合格基準(zhǔn)）‌

傳統(tǒng)敲擊法通過聲音判斷內(nèi)部層裂（沉悶聲提示空鼓缺陷）‌

三維視覺掃描‌

激光掃描生成高精度三維模型，自動(dòng)分析尺寸誤差（長(zhǎng)度允差±1.5mm）及凹陷/缺角缺陷‌

適用場(chǎng)景：批量生產(chǎn)磚的外觀全檢，檢測(cè)效率提升10倍以上‌

二、深層缺陷無損檢測(cè)技術(shù)‌

紅外熱像儀監(jiān)測(cè)‌

窯爐運(yùn)行時(shí)掃描殼體溫度分布（溫度異常區(qū)預(yù)示內(nèi)部耐火層減薄）‌

優(yōu)勢(shì)：非接觸式在線檢測(cè)，精度±2℃（點(diǎn)溫槍誤差超±5℃）‌

超聲波探傷‌

利用聲波傳播特性識(shí)別內(nèi)部裂紋/疏松（設(shè)備檢出更小缺陷尺寸0.5mm）‌

替代人工敲擊，檢測(cè)速度達(dá)200塊/小時(shí)‌

X射線與熒光顯微技術(shù)‌

X射線透視：定位氣孔、夾雜物（鋰電池檢測(cè)級(jí)精度）‌

新型熒光顯微術(shù)：可觀測(cè)氧化鋁磚內(nèi)10-100μm級(jí)微裂紋‌

三、破壞性理化性能驗(yàn)證‌

取樣規(guī)范‌

外觀檢測(cè)：每10噸隨機(jī)抽20塊；理化性能：每60噸抽6塊‌

核心實(shí)驗(yàn)項(xiàng)目‌

檢測(cè)項(xiàng)‌‌標(biāo)準(zhǔn)方法‌‌合格閾值‌

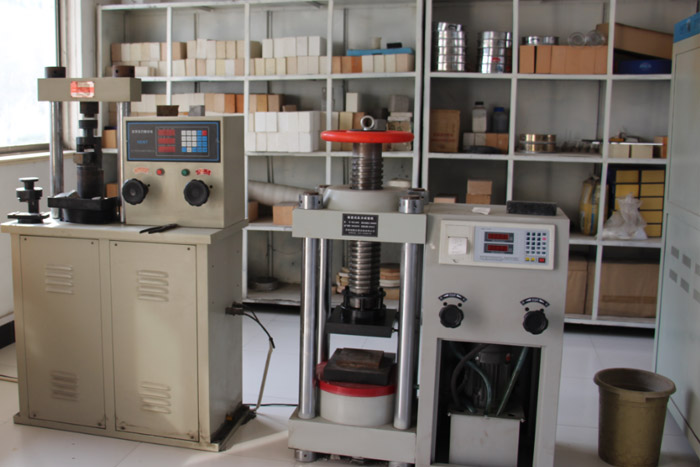

常溫耐壓強(qiáng)度GB/T 5072-2008≥30MPa（高鋁磚）‌

熱震穩(wěn)定性水冷循環(huán)法(GB/T 30873)≥10次無貫穿裂紋‌

荷重軟化溫度ISO 1893:2020≥1450℃（剛玉磚）‌

體積密度顯氣孔率GB/T 2997-2015氣孔率≤18%‌

‌四、質(zhì)量判定流程‌

A[原料進(jìn)廠] --> B[生產(chǎn)過程三維掃描]

B --> C{在線紅外監(jiān)測(cè)}

C -->|異常| D[超聲波/X射線復(fù)檢]

C -->|正常| E[批次抽樣破壞性測(cè)試]

E --> F[按GB/T 2988-2023等標(biāo)準(zhǔn)判定]‌

注意‌：當(dāng)抽樣6塊中2塊理化性能不合格時(shí)需整批復(fù)檢，并結(jié)合供應(yīng)商質(zhì)量追溯‌。
