產(chǎn)品展示

| PRODUCT

聯(lián)系我們

| CONTACT

公司總部：鄭州市大學(xué)南路電商港6號(hào)樓10層/11層
生產(chǎn)基地：河南省新密市來(lái)集鎮(zhèn)李堂工業(yè)園區(qū)
電話： 0371-56777921
廠家直銷：139-3717-0928
郵箱：3491492646@qq.com

您的當(dāng)前位置:首頁(yè) > 產(chǎn)品展示 > 相關(guān)耐火磚 > 正文

正文

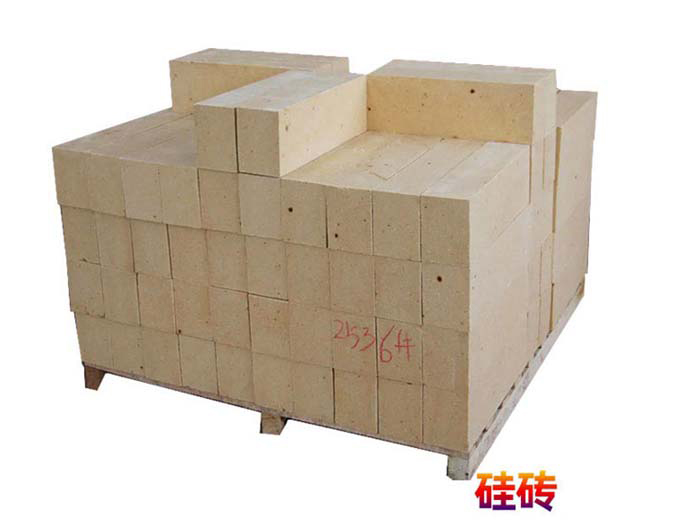

熱風(fēng)爐硅磚

發(fā)布時(shí)間：2016/8/24 17:05:40 點(diǎn)擊率：來(lái)源:admin 作者：榮盛耐材

硅磚產(chǎn)品應(yīng)用:
硅磚主要用于砌筑焦?fàn)t的炭化室、燃燒室和隔墻、玻璃池窯和窯頂、池墻、熱風(fēng)爐的高溫承重部位、玻璃池窯、池墻、熱風(fēng)爐的高溫承重部位、炭素焙燒爐、酸性平爐爐頂?shù)葻峁じG爐。

    硅磚是指SiO2含量在93%以上的制品。硅磚是以SiO2含量不小于96%的硅石為原料，加入礦化劑和結(jié)合劑，經(jīng)混煉、成型、干燥、燒成等工序制得。硅石原料中的SiO2含量越高，制品的耐火度越高。硅磚品種較多，根據(jù)用途分為：焦?fàn)t用硅磚、熱風(fēng)爐用硅磚、電爐用硅磚、玻璃窯用硅磚等。根據(jù)轉(zhuǎn)型分為：標(biāo)磚、普磚、異型磚及特型磚等。
    硅磚產(chǎn)品特性：
    硅磚屬酸性耐火材料，具有良好的抗酸性渣侵蝕的能力，荷重軟化溫度高達(dá)1640～1670℃，在高溫下長(zhǎng)期使用體積比較穩(wěn)定。二氧化硅含量94%以上。真密度2.35g/cm3。具有抗酸性渣侵蝕性能。較高的高溫強(qiáng)度。荷重軟化開(kāi)始溫度1620～1670℃。在高溫下長(zhǎng)期使用不變形。熱震穩(wěn)定性低，以硅石為原料，外加適量礦化劑，以促進(jìn)坯體中的石英轉(zhuǎn)化為、鱗石英。在還原氣氛下經(jīng)1350～1430℃緩慢燒成。加熱到1450℃時(shí)約有1.5~2.2%的總體積膨脹，這種殘余膨脹會(huì)使切縫密合，保證砌筑體有良好的氣密性和結(jié)構(gòu)強(qiáng)度。

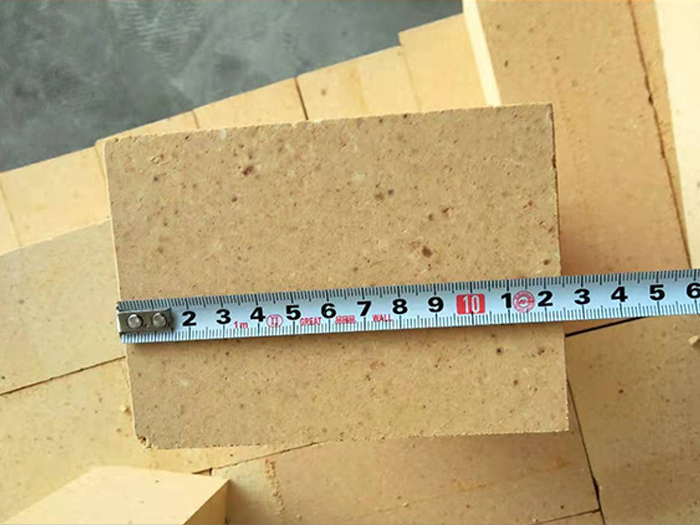

    熱風(fēng)爐用硅磚具有熱膨脹率低，殘余石英含量少，真密度小、600℃以上熱穩(wěn)定性好，荷重軟化點(diǎn)高，蠕變率低等特點(diǎn)，且外形規(guī)整，尺寸準(zhǔn)確。主要用于高爐熱風(fēng)爐爐頂、上部爐體及上部格子體等高溫區(qū)。
    硅磚相關(guān)理化指標(biāo)：

項(xiàng)目	指標(biāo)
項(xiàng)目	BG-96A	BG-96B	BG-95	JG-94	GZ-94
SiO₂ %	≥96	≥96	≥95	≥94.5	≥94
Fe₂O₃ %	≤0.6	≤0.8	≤1.0	≤1.2	≤1.4
熔融指數(shù) %	≤0.5	≤0.7	/	/	/
顯氣孔率 %	≤21	≤22	≤22	≤22	≤24
真密度 g/cm³	≤2.34			≤2.33	≤2.35
常溫耐壓強(qiáng)度 MPa	≥40	≥35	≥30	≥40	≥30
0.2MPa荷重軟化開(kāi)始溫度 ℃	≥1680	≥1670	≥1670	≥1650	≥1650
加熱永久線變化 % 1450℃×2h	0~0.2				/
殘余石英 %	≤3			≤1.5	/

推薦新聞
